FGUVOZ-200
FLYGOO

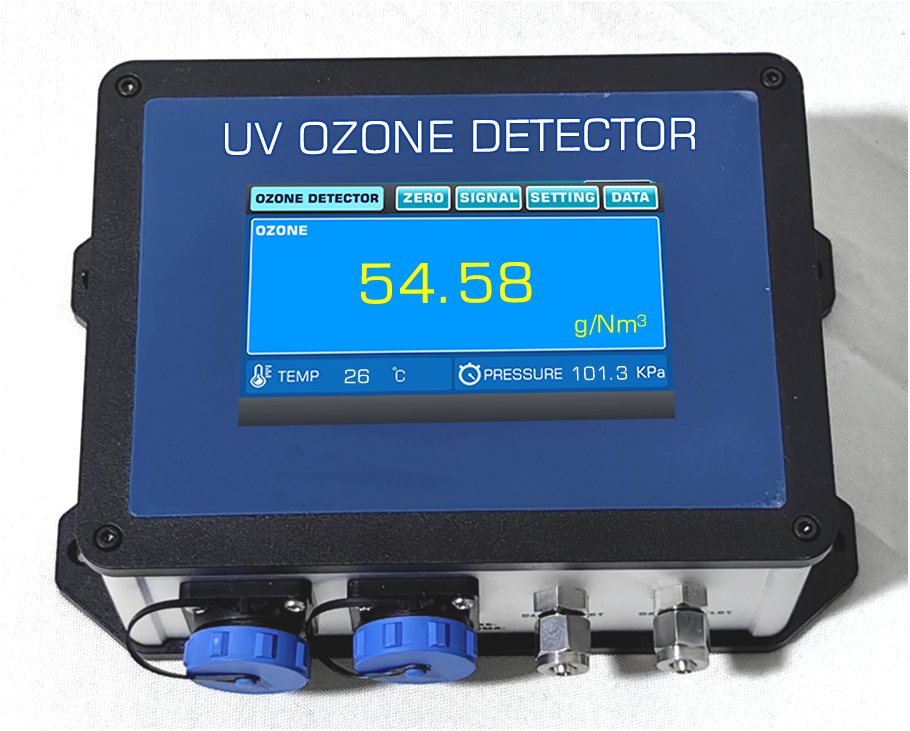

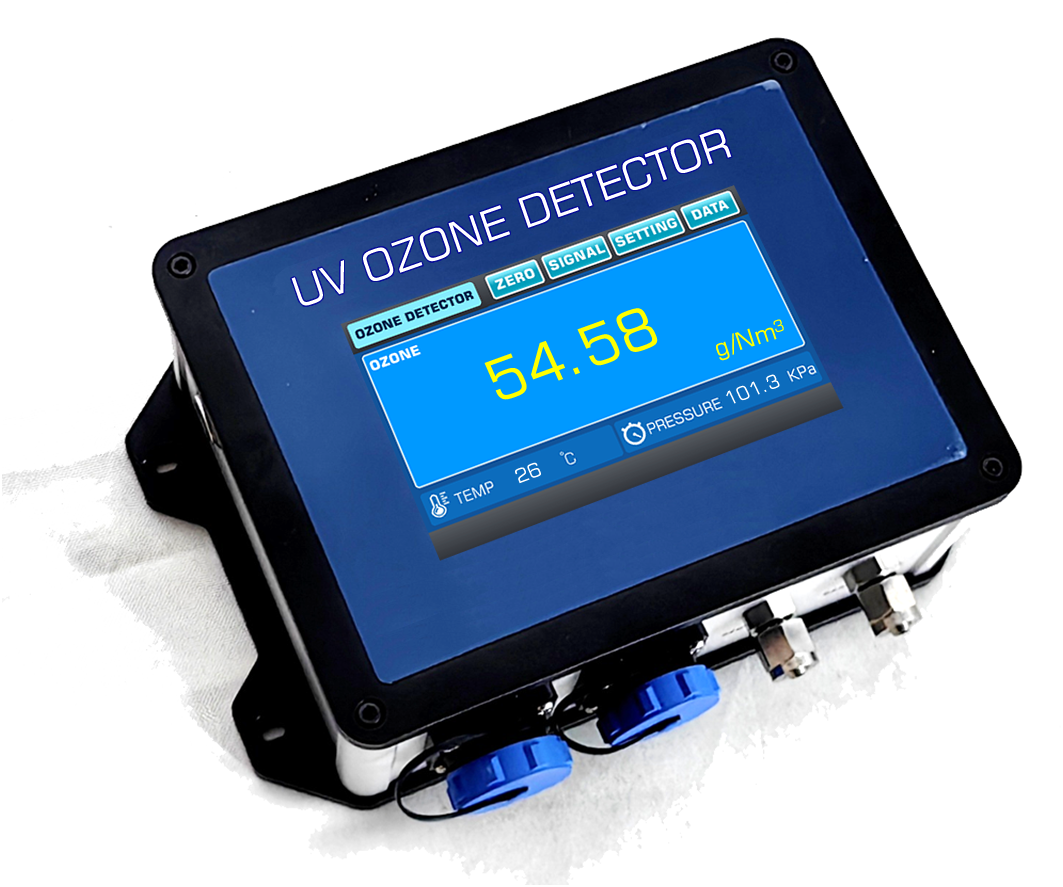

El analizador de ozono tiene una interfaz de operación con pantalla táctil que muestra la concentración de ozono en tiempo real. Y la pantalla táctil también tiene una pantalla de compensación de presión y temperatura. Para el rango de alta concentración (g/Nm3), tiene la función de entrada de flujo, que puede mostrar la salida del generador de ozono en tiempo real. El componente central adopta un sistema de luz ultravioleta de larga duración con cuarzo de alta transmitancia de luz para evitar que la deriva cero afecte la precisión de la detección. No es necesario cerrar la entrada de ozono al poner a cero para garantizar que el equipo pueda funcionar continuamente las 24 horas. La concentración de ozono se muestra en porcentaje en peso de ozono (% peso/peso), gramos de ozono por metro cúbico normal de gas de muestra (g/Nm3) o ppmv (AQ: g/m3 o ppm) en una pantalla alfanumérica. La unidad de concentración se puede cambiar durante el funcionamiento.
Rango | Método de muestreo | Áreas de aplicación |
0-300 g/Nm3 | Muestreo de presión activa, con compensación de presión y temperatura | Detección de ozono en tiempo real Concentración de salida del generador |
0-100 g/Nm3 | Muestreo de presión activa, con compensación de presión y temperatura | Detección de ozono en tiempo real concentración de salida del generador |
0-50 g/Nm3 | Muestreo de presión activa, con compensación de presión y temperatura | Detección de ozono en tiempo real concentración de salida del generador |
Instalación y conexión eléctrica
Para la conexión del gas de muestra se debe utilizar un tubo de PTFE de 6 x 4 mm (que
suministro bajo pedido). El gas de muestra debe conectarse a través del filtro de gas de muestra ("IN"). El retardo de la medición de la concentración depende de: a) el caudal del gas de muestra, b) la longitud del tubo hasta el analizador, c) la sección transversal del tubo (recomendamos tubos de 6x4 mm, ¡no más!), d) el retardo del propio analizador. Con el caudal recomendado de 0,2 a 1 l/min, el retardo será de 2 a 0,4 s con una longitud de tubo de 6 x 4 mm de 2 m.
Características del producto:
Características de medición: tecnología patentada con función de ajuste automático de punto cero, principio de absorción ultravioleta de doble vía, fuente de luz LED ultravioleta extranjera de larga duración, funcionamiento continuo, que garantiza la estabilidad de la concentración de detección.
Método de prueba: Método de absorción UV de doble vía, sistema de fuente de luz de larga duración, alta precisión de medición.
Principio de medición: Según la ley de Lambert Beer, se realizan mediciones precisas mediante el principio de absorción fotométrica.
Sistema de fuente de luz: Sistema de fuente de luz ultravioleta exterior de larga duración (fuente de luz LED ultravioleta con lente), con garantía gratuita de 2 años.
Uso: Se recomienda instalarlo y utilizarlo en interiores, equipado con enchufes de aviación impermeables.
Sistema de piscina de luz: tecnología de piscina de luz separada, libre de fugas, resistencia a alta presión y resistencia al impacto del gas de muestreo de alto flujo.
Compensación inteligente: compensación y visualización integradas de temperatura y presión, con automatización

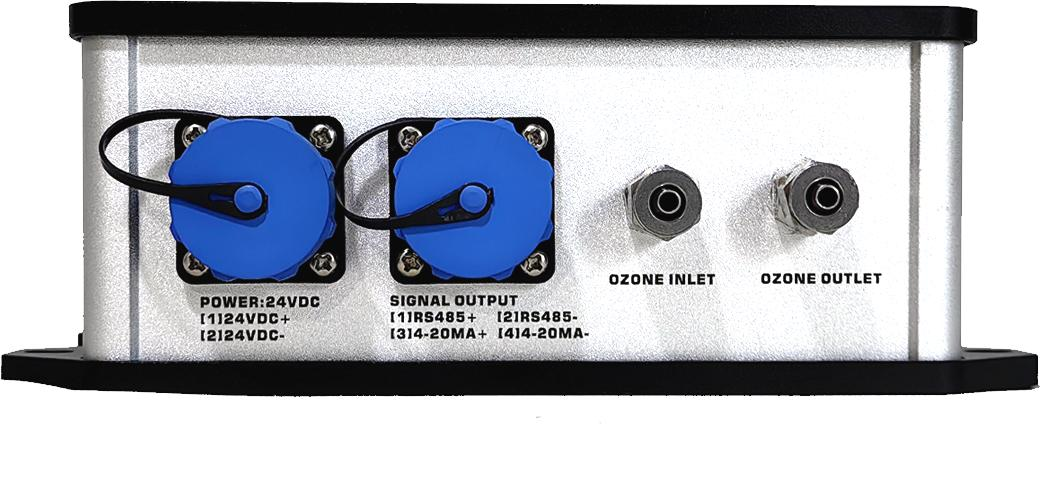

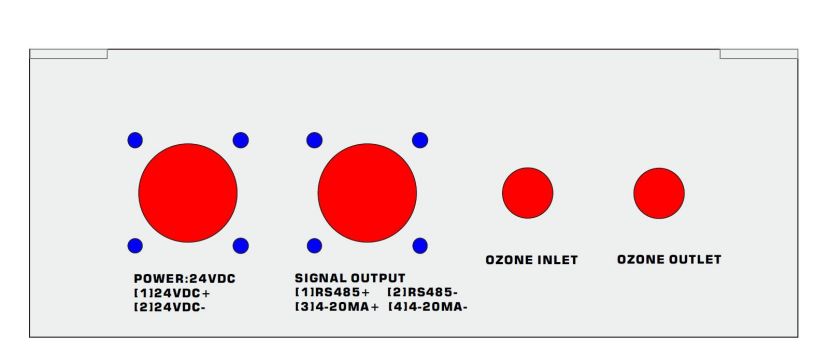

Entrada de energía, salida de señal, entrada de ozono, salida de ozono.
Entrada de energía:
(01) 24 VCC+ | (02) 24V CC- |
Salida del terminal de señal:
(01)RS485+ (MODBUS) | (03)4-20MA+ |
(03)4-20MA+ (02)RS485-（MODBUS） | (04)4-20MA- |
La conexión y el proceso.

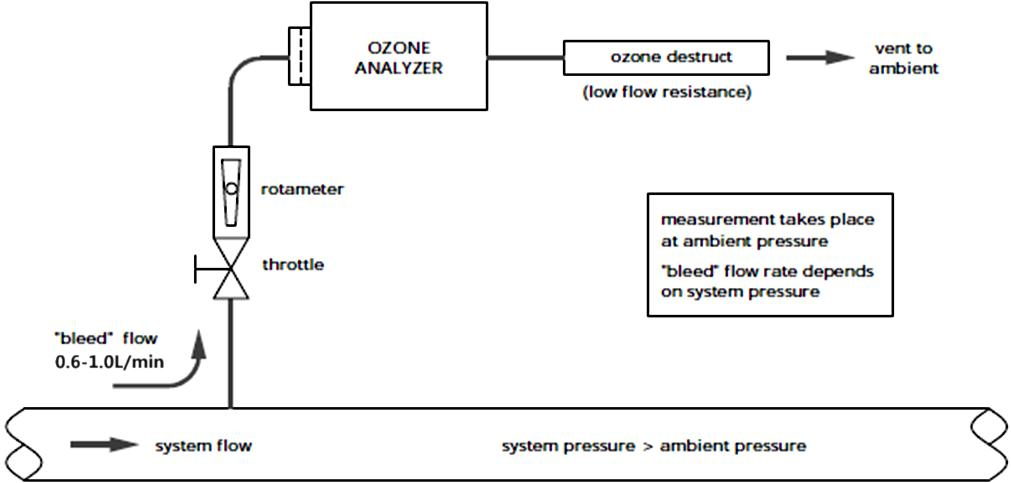

Detector de ozono UVOZ-200, diagrama de conexión de muestreo de rama paralela (Nota: se recomienda utilizar este proceso de conexión, muestreo separado y escape de la atmósfera después de pasar por el dispositivo de destrucción de escape de ozono).

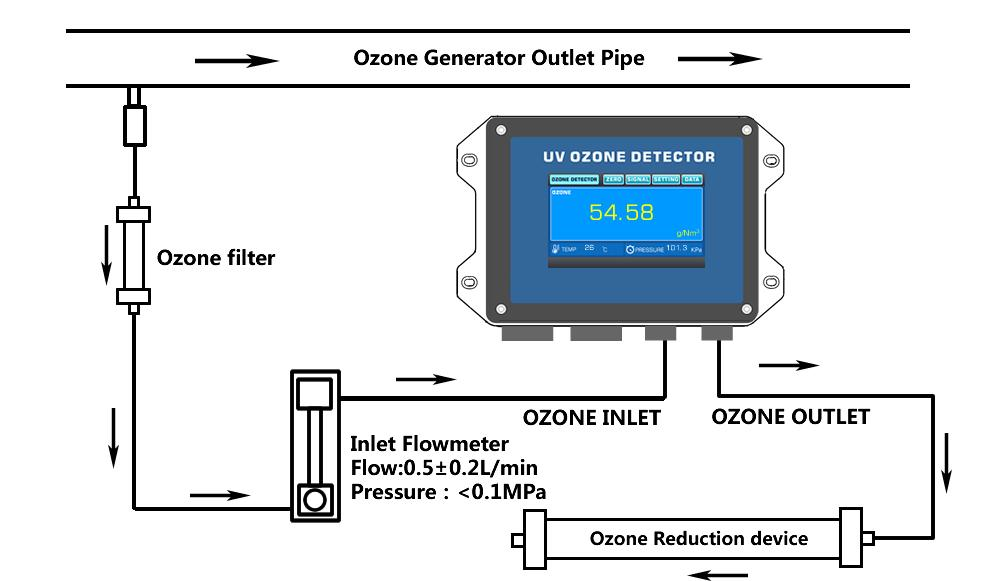

Detector de ozono UVOZ-200, diagrama de conexión de muestreo en serie (Nota: al utilizar este proceso de conexión, es importante tener en cuenta que la presión en la tubería de salida del generador de ozono debe ser estable. La compensación del transmisor de presión incorporado hará que el valor de concentración de ozono detectado fluctúe dentro de un cierto rango).
