Publicado: Notas de ingeniería y entrega del proyecto | Equipo: Patín generador de ozono con fuente de oxígeno Flygoo FG-OF
La gestión de una piscina pública al aire libre conlleva una serie de problemas operativos distintos. La gran cantidad de bañistas introducen sudor, aceites corporales y cosméticos en el agua. Al mismo tiempo, la luz solar directa, las temperaturas ambientales cálidas y la lluvia estacional crean el ambiente perfecto para la proliferación de algas verdes rebeldes. Cuando los operadores intentan resolver estos problemas arrojando constantemente más cloro a la piscina, generalmente terminan con fuertes vapores de cloramina, ardor en los ojos, quejas de la piel de los nadadores y crecientes facturas de productos químicos.
Para romper este ciclo, los operadores de piscinas comerciales están cambiando hacia la oxidación de ozono secundaria. El generador de ozono para piscinas alimentado por oxígeno Flygoo serie FG-OF está diseñado específicamente para esta función, proporcionando gas ozono de alta concentración generado en el sitio a partir de oxígeno concentrado para desinfectar el agua, matar las esporas de algas y destruir el cloro combinado sin dejar residuos químicos tóxicos.

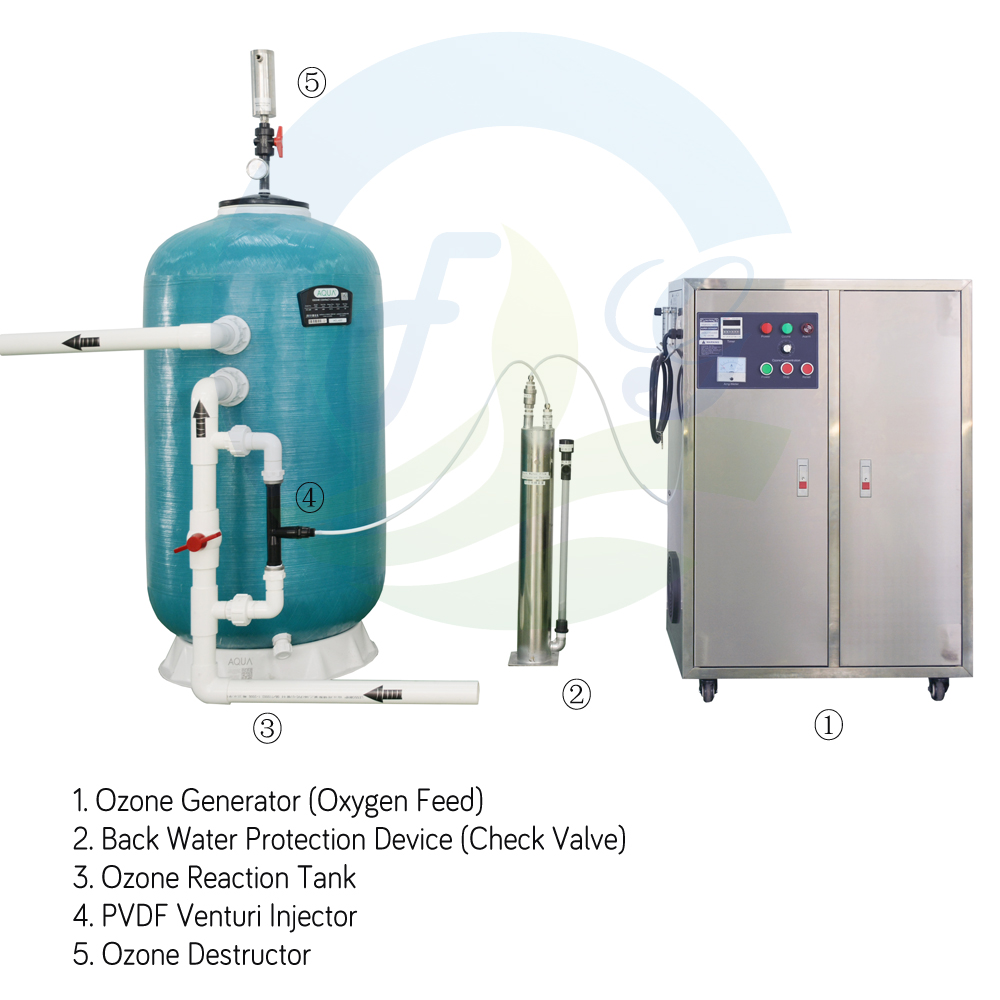

Figura 1: Componentes del patín Flygoo FG-OF: (1) Generador de ozono, (2) Dispositivo de protección contra reflujo, (3) Tanque de contacto con ozono, (4) Inyector venturi de PVDF, (5) Destructor catalítico de gases de escape.

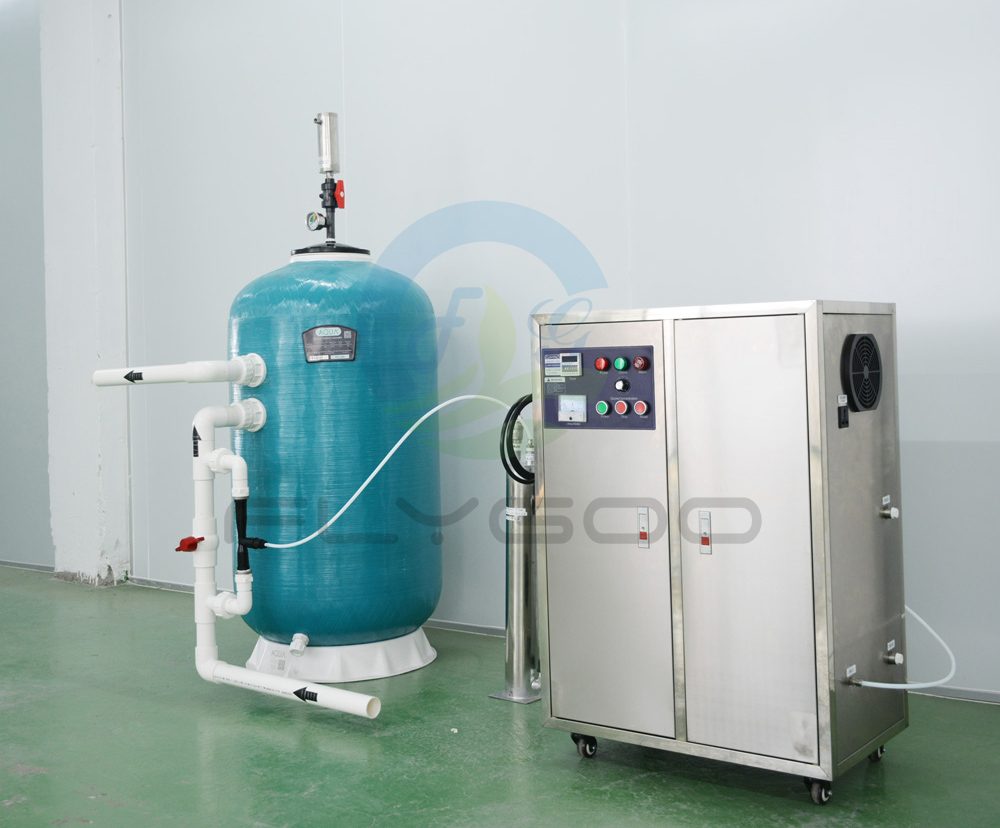

Figura 2: Plataforma de tratamiento de agua Flygoo FG-OF completamente ensamblada y lista para su puesta en servicio.
El ozono ($O_3$) es uno de los oxidantes más fuertes disponibles para el tratamiento comercial del agua. A diferencia del cloro estándar, que actúa lentamente contra los organismos resistentes, el ozono disuelto actúa casi instantáneamente al contacto:
Destrucción de algas verdes: las células de algas prosperan bajo la exposición solar a los rayos UV. El ozono oxida y rompe directamente las paredes celulares de las algas y oxida su clorofila, neutralizando la floración y evitando que se adhiera a las baldosas y lechadas de la piscina.
Eliminación de cloraminas (el 'olor a cloro'): ese olor químico fuerte e irritante que se encuentra alrededor de las piscinas públicas no es cloro libre, sino cloraminas (monocloramina, dicloramina y tricloruro de nitrógeno) que se forman cuando el cloro reacciona con los desechos orgánicos. El ozono oxida estos compuestos nuevamente y los convierte en gas nitrógeno inerte y trazas de nitratos.
Microfloculación para agua cristalina: el ozono altera las cargas superficiales de partículas coloidales microscópicas en el agua de la piscina. Esto hace que las pequeñas materias suspendidas se aglutinen, lo que permite que los filtros de arena posteriores las atrapen fácilmente.
Reducción del consumo de productos químicos: la introducción del ozono maneja hasta el 80 % y el 90 % de la carga de trabajo oxidante, lo que permite a los operadores de piscinas mantener los niveles de cloro en un nivel residual mínimo solo para el saneamiento secundario de las tuberías.
La serie FG-OF es un sistema de fuente de oxígeno. Extrae el aire ambiente a través de un concentrador de oxígeno interno PSA (adsorción por oscilación de presión), purificándolo hasta convertirlo en oxígeno con una pureza superior al 90 % antes de introducirlo en el tubo de descarga de corona de cuarzo. Esto produce una corriente de gas ozono de alta concentración (normalmente 80 a 110 mg/L) que se disuelve rápidamente en agua con una alta eficiencia de transferencia de masa.

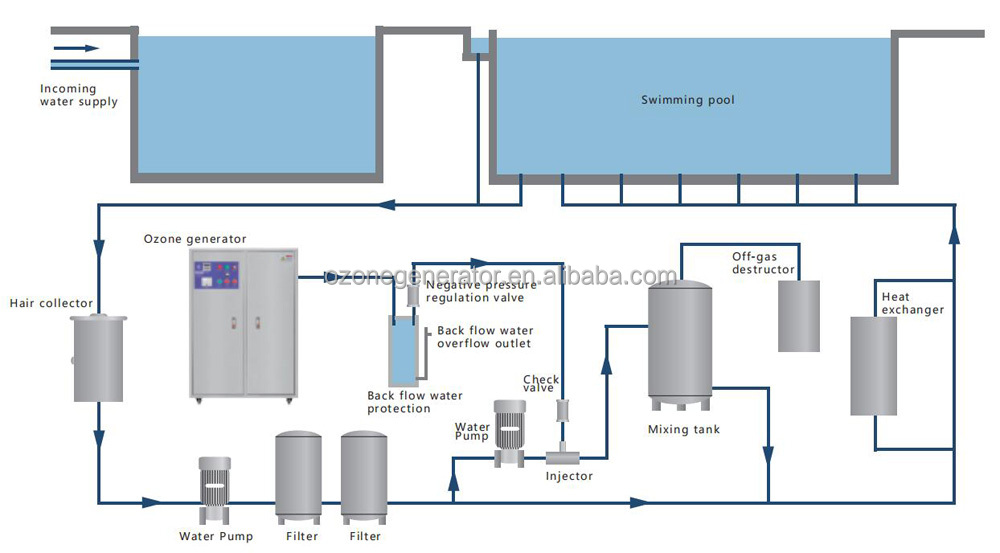

Figura 3: Esquema típico de instalación de flujo lateral para piscinas públicas y comerciales.
En lugar de tratar directamente toda la corriente de recirculación de la piscina, el equipo funciona en un circuito de corriente lateral controlado (rebufo) , que generalmente trata del 15% al 25% del flujo total:
Prefiltración: el agua de recirculación de la piscina pasa a través del colador de cabello y pelusa, las bombas de agua primarias y los filtros de arena de alta velocidad para eliminar las partículas.
Inyección Venturi y refuerzo de flujo lateral: una bomba de refuerzo dedicada extrae agua filtrada hacia un inyector Venturi de PVDF resistente a la corrosión (Punto 4). La presión diferencial crea una fuerte succión, empujando el gas ozono del generador hacia la corriente de agua en forma de burbujas microscópicas.
Protección contra el contraflujo de agua: entre el generador de ozono y el venturi se encuentra un dispositivo de protección contra el contraflujo de agua (punto 2) equipado con válvulas de retención de precisión. Esto evita que el agua presurizada regrese a la cámara de descarga de corona durante aumentos repentinos de presión inesperados o paradas de la bomba.
Tanque de contacto y reacción: la mezcla de agua y ozono ingresa a un recipiente de reacción vertical de FRP (Punto 3) que proporciona de 2 a 3 minutos de tiempo de contacto. Aquí es donde ocurre la inactivación del patógeno primario y la degradación orgánica.
Destrucción catalítica de gases residuales: cualquier gas de ozono no disuelto se acumula en la ventilación superior del tanque de reacción y pasa a través de un destructor de ozono (Punto 5). El núcleo catalítico convierte el $O_3$ residual nuevamente en oxígeno inofensivo ($O_2$) antes de ventilarlo al exterior, lo que garantiza la seguridad total de la sala de la planta.
Regreso a la línea principal: el agua ozonizada se reincorpora a la línea principal de recirculación, pasa por intercambiadores de calor, recibe una dosis menor de recorte de cloro y regresa al estanque de la piscina.
En climas tropicales húmedos como Indonesia, los complejos turísticos al aire libre y las piscinas públicas enfrentan desafíos extremos. Las altas temperaturas diurnas, las tormentas diarias y la intensa cantidad de bañistas con frecuencia desencadenan repentinas floraciones de algas que tiñen las piscinas de un verde turbio en cuestión de horas. Las fuertes dosis de cloro en un complejo turístico de Indonesia estaban provocando quejas de los huéspedes por olores químicos e irritación de los ojos, al tiempo que no lograban mantener el agua limpia de manera constante.

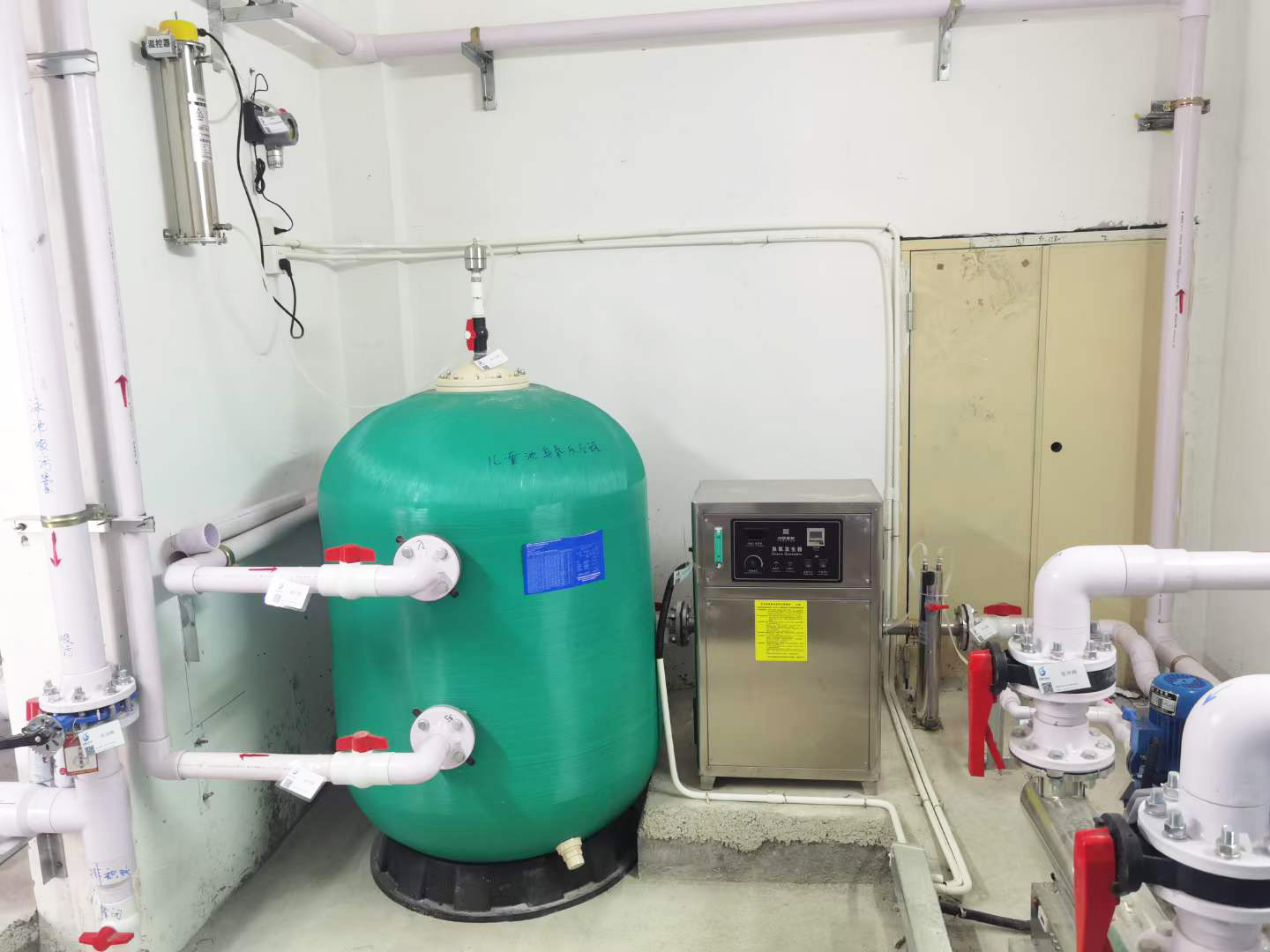

Figura 4: Configuración de patín de flujo lateral en la sala mecánica de la piscina del cliente de Indonesia.

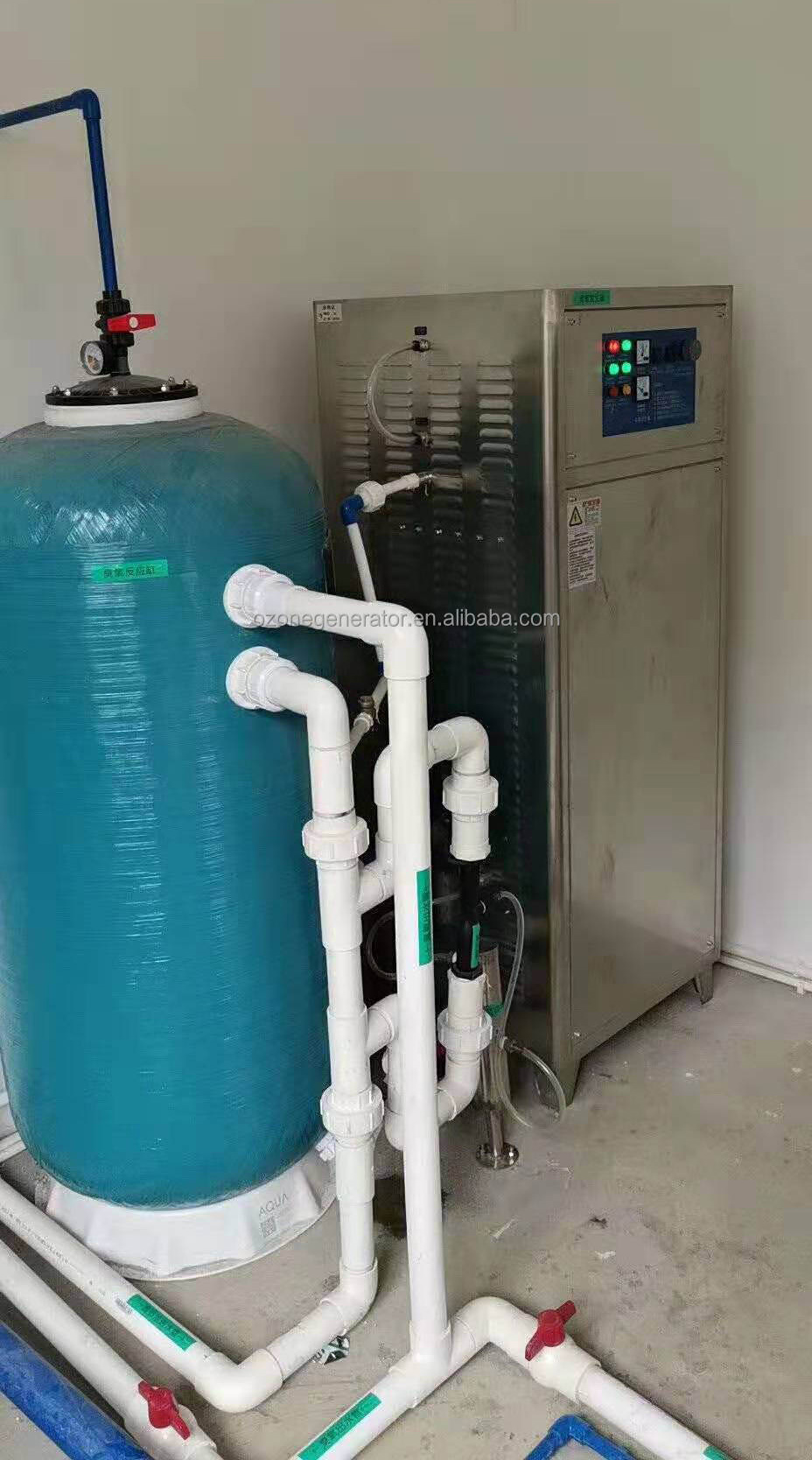

Figura 5: Vista frontal de la unidad FG-OF acoplada con la circulación primaria y las tuberías de refuerzo.
Figura 6: Vista lateral que muestra el conjunto de succión venturi de PVDF y los controles eléctricos.
El complejo instaló un sistema de ozono con fuente de oxígeno Flygoo FG-OF en un circuito lateral paralelo a su circuito de filtración de arena. La instalación fue sencilla y solo requirió el corte básico de tubería para el bypass venturi, el montaje de la columna de contraflujo de acero inoxidable y la tubería de ventilación superior al destructor catalítico.
Resultados operativos informados por el supervisor de mantenimiento después de cuatro semanas de operación:
Eliminación de algas: La neblina verde y el revestimiento resbaladizo de las baldosas desaparecieron dentro de las primeras 36 horas de funcionamiento continuo. Incluso después de los aguaceros de la tarde, el agua sigue siendo de un azul brillante y clara hasta las baldosas del fondo.
No más olores químicos: el fuerte y sofocante hedor a cloro alrededor de la plataforma de la piscina se eliminó por completo. La calidad del aire alrededor del agua se siente limpia y neutral.
Reducción del 65 % en las compras de cloro: la propiedad redujo su uso de cloro líquido en casi dos tercios. El cloro ahora se mantiene en un nivel base mínimo (0,5 a 1,0 ppm) únicamente para protección residual de la línea.
Menor rotación de agua y frecuencia de retrolavado: debido a que el ozono microflocula la suciedad fina en los filtros de arena, la eficiencia del filtro aumentó, lo que reduce la necesidad de un contralavado excesivo y el reemplazo de agua dulce.
Verifique el medidor de succión Venturi: asegúrese de que su bomba de refuerzo produzca suficiente presión diferencial a través de la garganta del Venturi de PVDF. La succión débil reduce la transferencia de masa y desperdicia gas ozono.
Inspeccione la columna de reflujo diariamente: La mirilla transparente o el puerto de drenaje en el dispositivo antirreflujo (Punto 2) siempre deben permanecer secos durante el funcionamiento normal. Si aparece humedad, inspeccione los sellos de la válvula de retención inmediatamente para proteger el tubo de descarga.
Mantenga ventiladas las salas de plantas: incluso con un destructor de gases de escape activo en el tanque de contacto, el flujo de aire adecuado en las salas de máquinas subterráneas sigue siendo una práctica de ingeniería estándar para los equipos de servicio de piscinas.
Ya sea que opere una instalación municipal al aire libre, un parque acuático de un resort o un natatorio competitivo, los ingenieros de Flygoo pueden calcular la producción de ozono requerida (g/h), seleccionar la fuente de oxígeno adecuada y proporcionar diseños de instalación personalizados para su sala de tuberías.
Póngase en contacto con el equipo de ventas para obtener un presupuesto y asesoramiento gratuitos.
En las piscinas comerciales y públicas, el ozono no reemplaza completamente al cloro porque el ozono reacciona rápidamente en el circuito de corriente lateral y no deja residuos de desinfectante persistentes dentro del lavabo de la piscina grande. Sin embargo, asume entre el 80% y el 90% del trabajo de oxidación, lo que permite a los operadores reducir las adiciones de cloro químico a niveles mínimos de referencia (normalmente 0,5 a 1,0 ppm) para cumplir con los códigos de salud pública locales.
El Flygoo FG-OF utiliza oxígeno concentrado (más del 90 % de pureza), lo que produce concentraciones de ozono entre 80 y 110 mg/L, aproximadamente de 4 a 5 veces más fuertes que los sistemas alimentados por aire. Una concentración más alta aumenta drásticamente la eficiencia de la disolución en el inyector venturi, utiliza recipientes de contacto más pequeños y elimina los subproductos de ácido nítrico no deseados que pueden formarse cuando el aire ambiente húmedo se somete a una descarga eléctrica.
Los sistemas Flygoo utilizan un sistema de prevención de reflujo de múltiples etapas: válvulas de retención con resorte de PVDF resistentes al ozono, una columna de protección de agua de reflujo de acero inoxidable dedicada con un puerto de descarga de desbordamiento y suministro de gas a presión positiva. Si la presión del agua de la línea aumenta o la bomba de circulación se apaga, se impide físicamente que el agua llegue al módulo de descarga de corona eléctrica.
No. En una configuración de flujo lateral diseñada, el ozono oxida los patógenos dentro del tanque de contacto. Cualquier exceso de gas no disuelto se elimina y se neutraliza a través del destructor catalítico de gases de escape situado en la parte superior del recipiente. Cuando la corriente secundaria tratada se vuelve a mezclar con la tubería de retorno principal, el ozono disuelto vuelve rápidamente a oxígeno disuelto, por lo que ningún gas de ozono activo llega a la superficie de la piscina.
